Con motivo de mi reciente adquisición, un Samsung Galaxy S6 Edge, uno de los accesorios que me vinieron de regalo fue el cargador inalámbrico (wireless charger), lo que permite cargar el móvil siemplemente apoyándolo sobre la base cargadora. Como tenía la base al lado de donde suelo dejar el mando de mi PS4 y sabiendo que ambos se cargar con 5v 500 amps de media dije ¿Por qué no adapto el mando de la PS4 para que también pueda cargarse de forma inalámbrica? (¿Quizás me he adelantado a lo que hará el próximo mando de la PS 5?) :P

Este artículo está escrito por Edu Arana (arananet-net) lector de Gizmodo en Español y apasionado del DYI y la retro-informática. Puedes echar un vistazo a otros de sus fantásticos proyectos en su propia página de Kinja.

Advertisement

El receptor

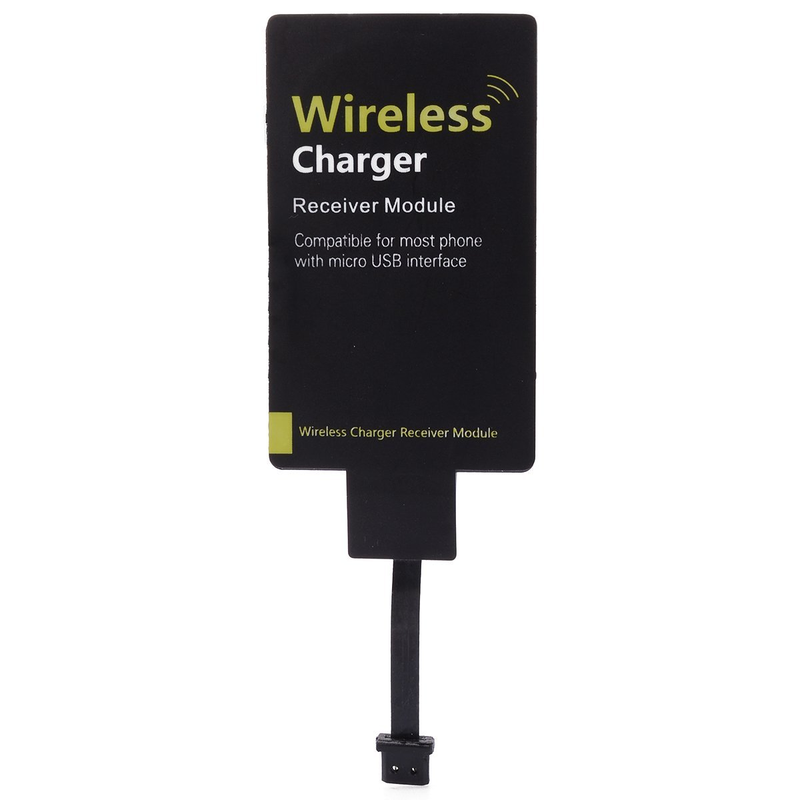

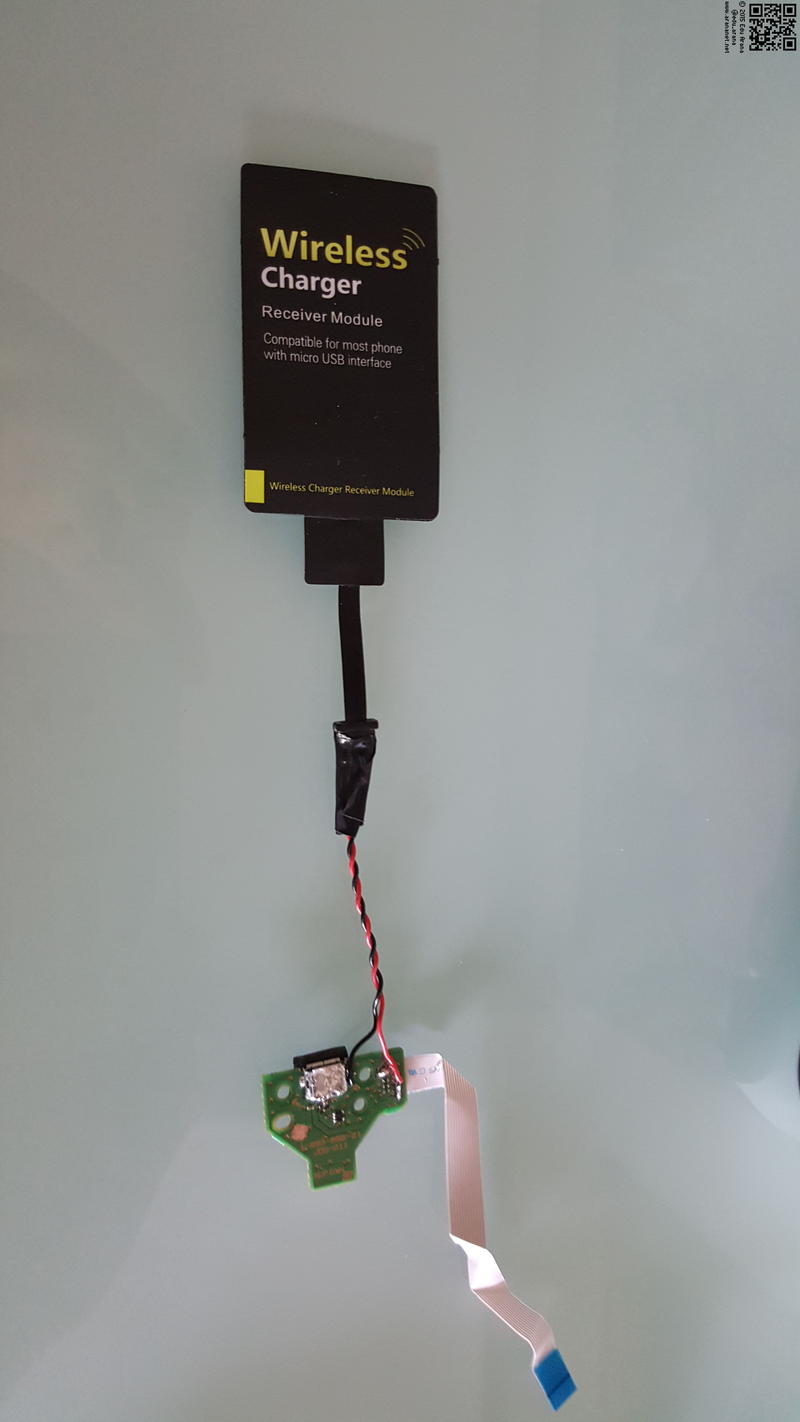

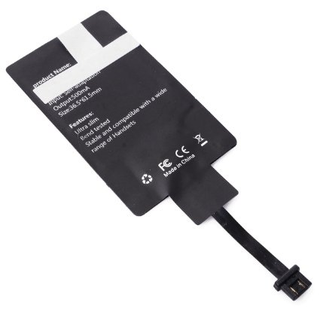

Buscando en Amazon (en aliexpress también hay pero como dice el dicho el que espera desespera) encontré un receptor cargador para android por solo 8,50€ :)

Advertisement
Advertisement

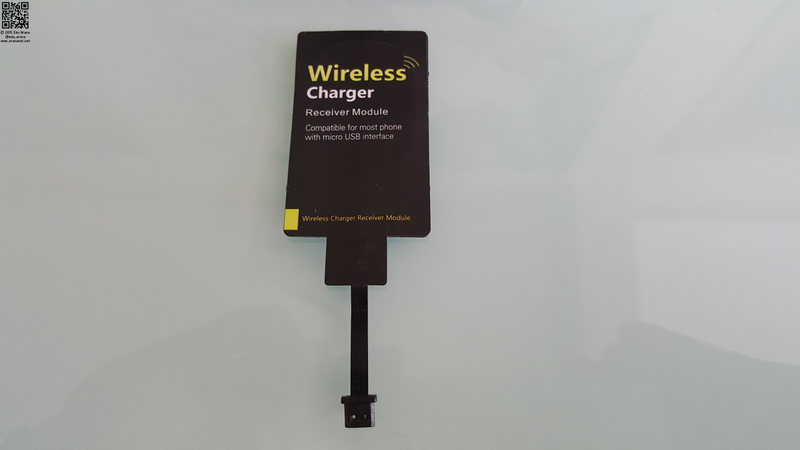

Cuyo tamaño es ideal ya que tiene un espesor no superior al de una tarjeta de crédito:

Como no quería desprenderme del puerto de carga de la PS4, decidí integrarlo dentro del mando.

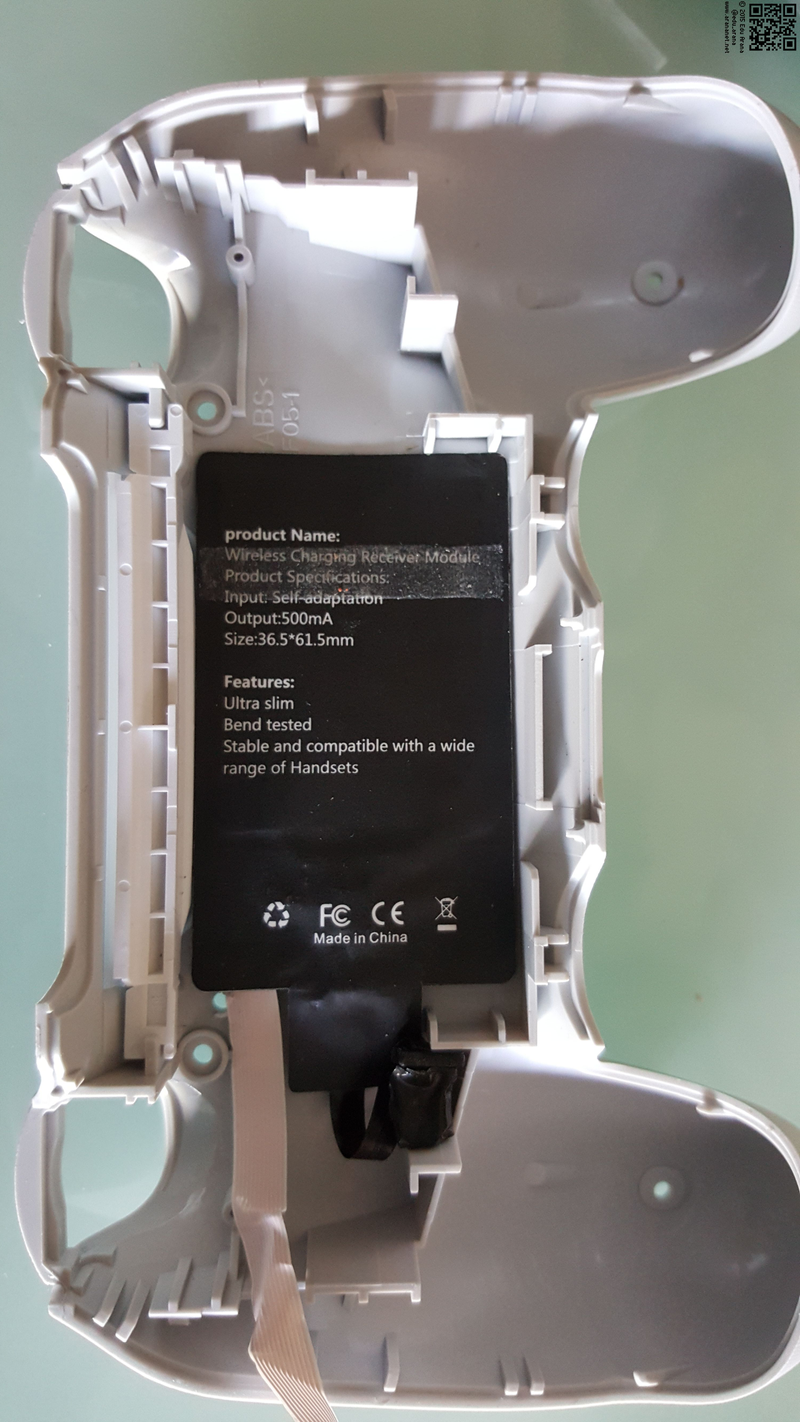

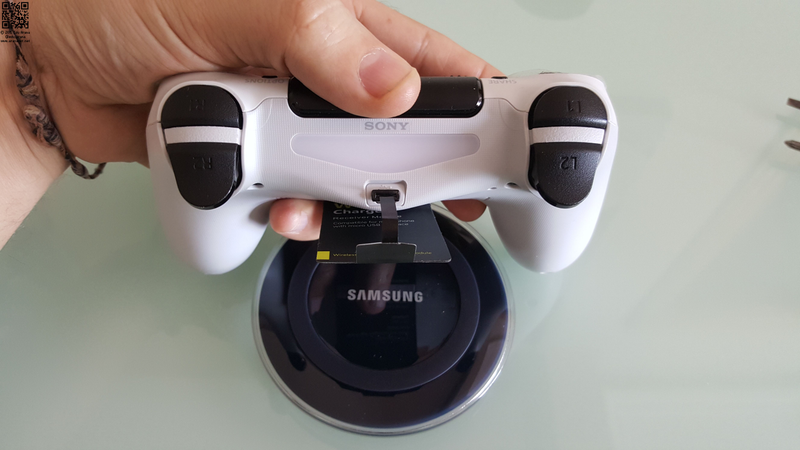

Si bien el espacio dentro del mando escasea (y bastante), hay un punto de depresión que permite instalar el receptor (justo por debajo de la batería de carga del mando de la PS4.

Advertisement

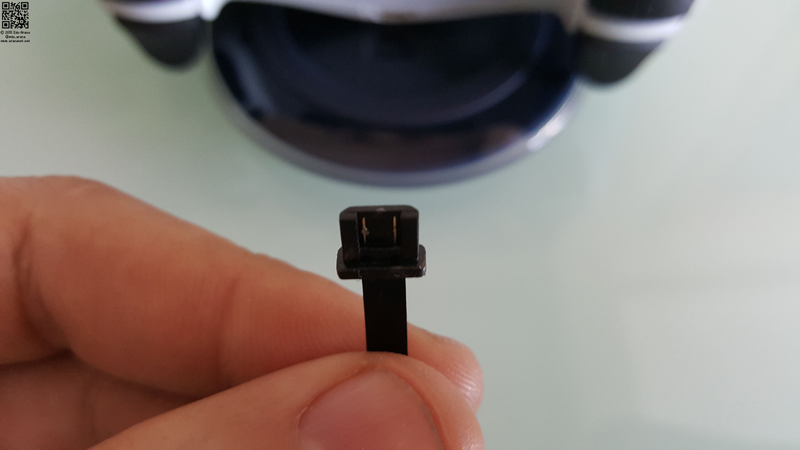

El conector del receptor es del tipo Micro USB B hembra (ojo, es hembra porque los pines macho se encuentran en el mando (al igual que en los teléfonos móviles, el conector macho es el del lado del teléfono.

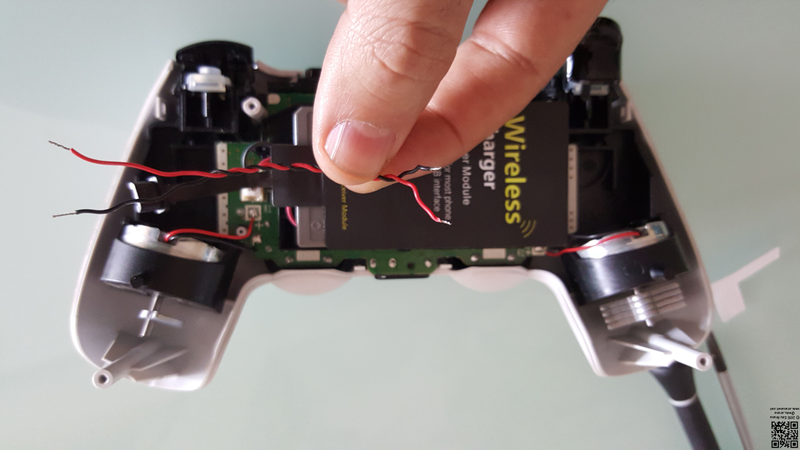

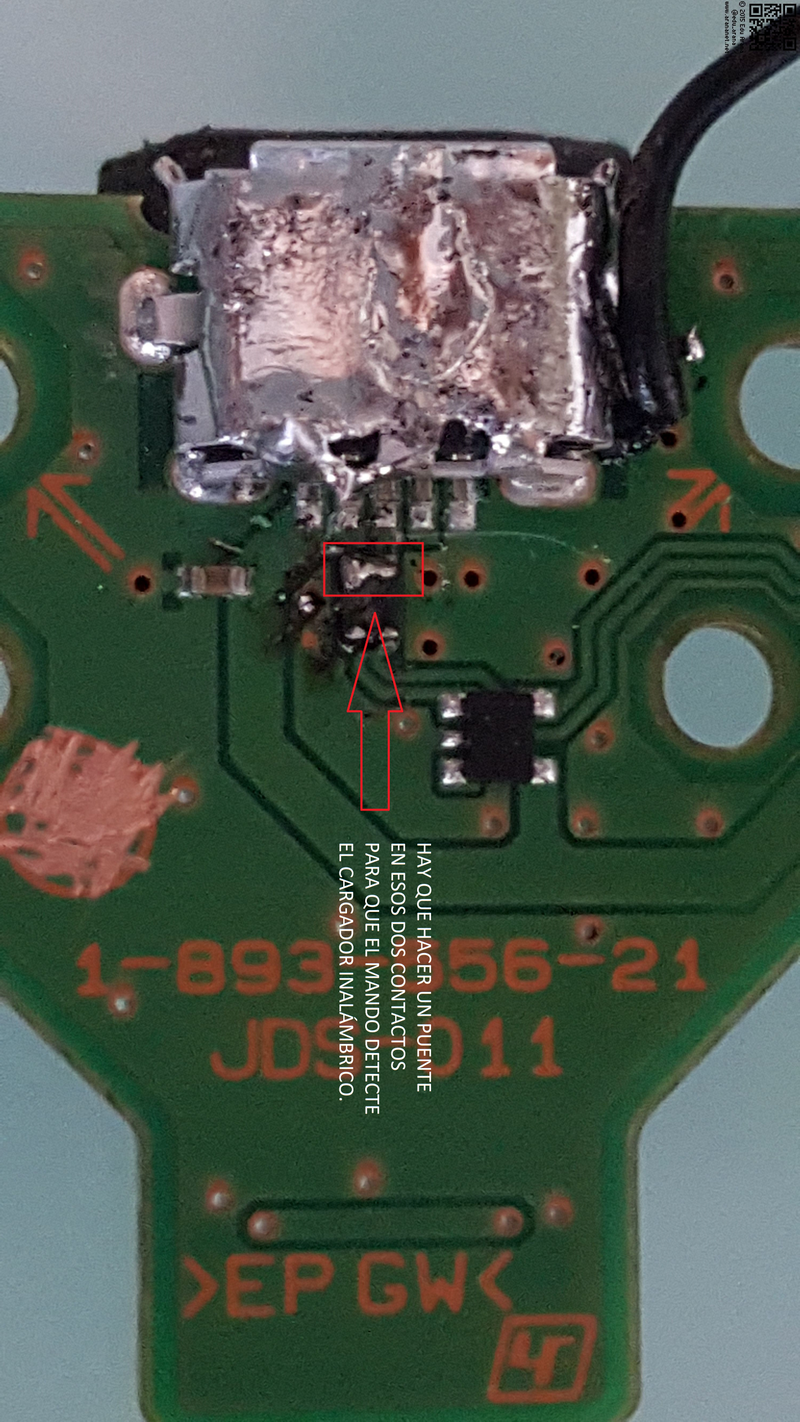

Como ya comenté en otro artículo, el pin del voltaje (el que contiene los 5v) se encuentra del lado izquierdo del conector y el negativo (GND) se encuentra del lado derecho. Ahora bien, el mando tiene un sistema que detecta cuando un cargador se conecta, lo cual hace encender la luz de carga momentaneamente indicando que el mando está en proceso de carga. El problema principal de esta adaptación es que al tener que instalarlo dentro del mando, el pinado hay que hacerlo sobre la placa cargadora del mando de la PS4, así tenemos dos posiblidades: uno por carga normal con un cargador y otra por carga wireless.

Advertisement

Instalación del receptor en el mando de la PS4

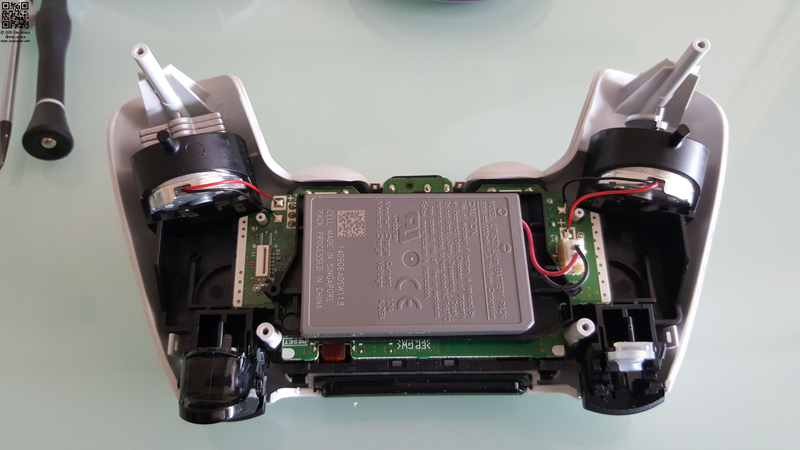

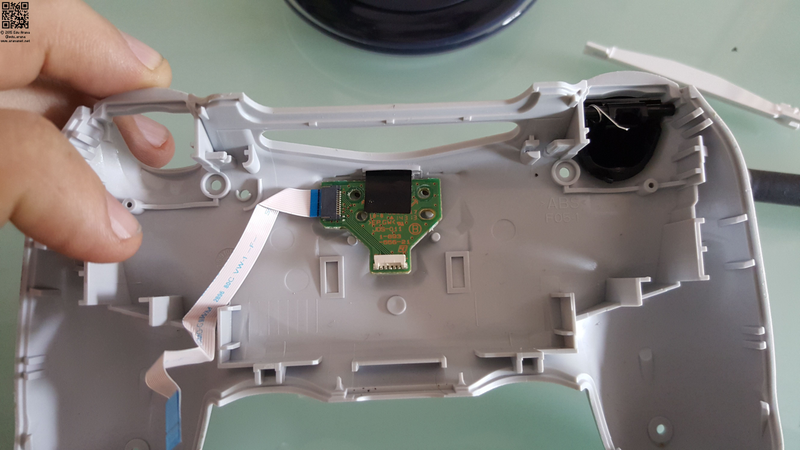

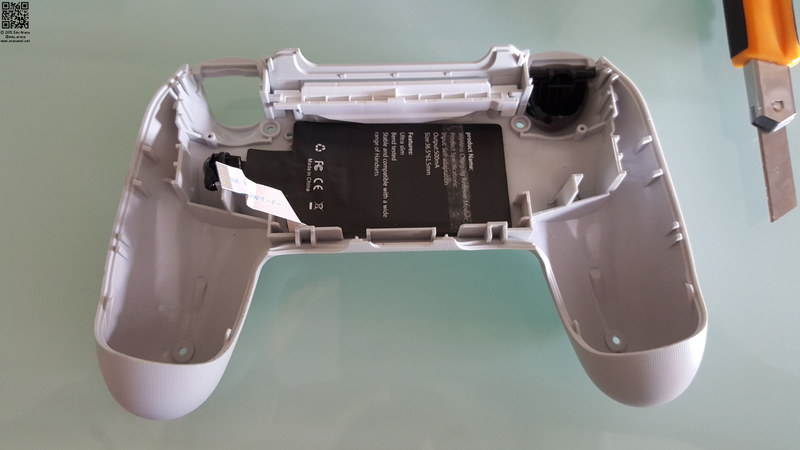

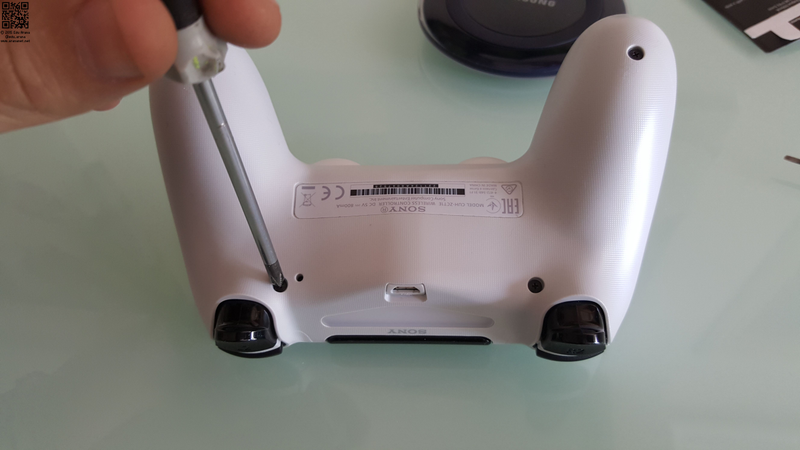

Desmontamos el mando con cuidado removiendo los 4 tornillos que lo sujetan, luego tienen que tirar hacia afuera con cuidado para quitar los anclajes que lo sujetan (tened en cuenta que son anclajes de plástico por lo que tendréis que ser cuidadosos de no romper ninguno).

Advertisement

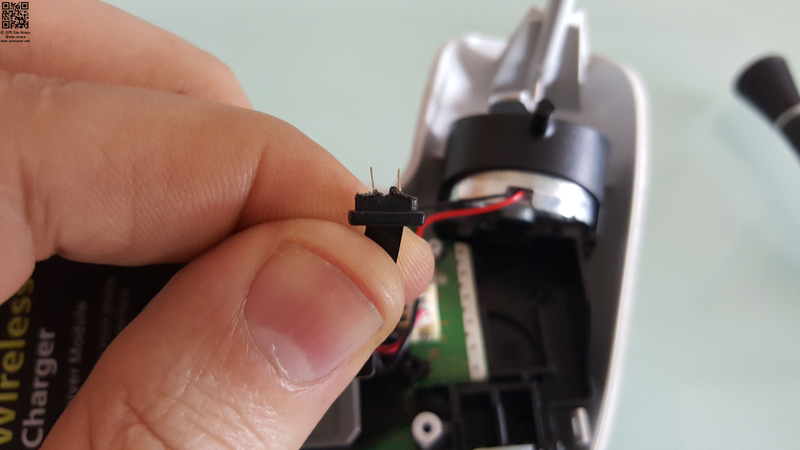

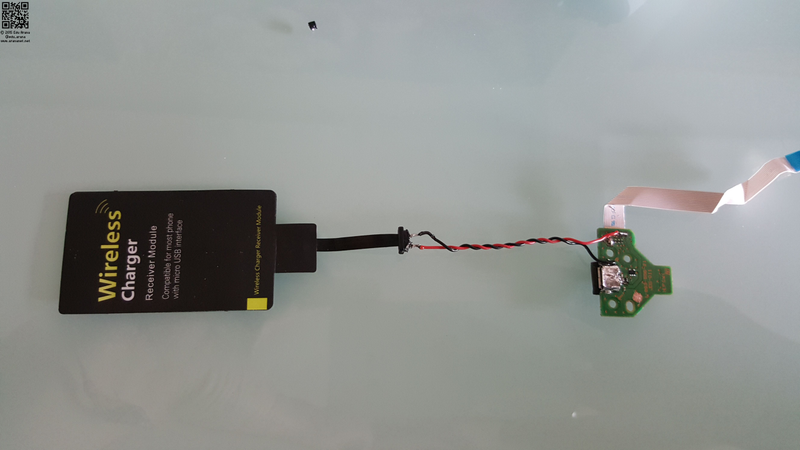

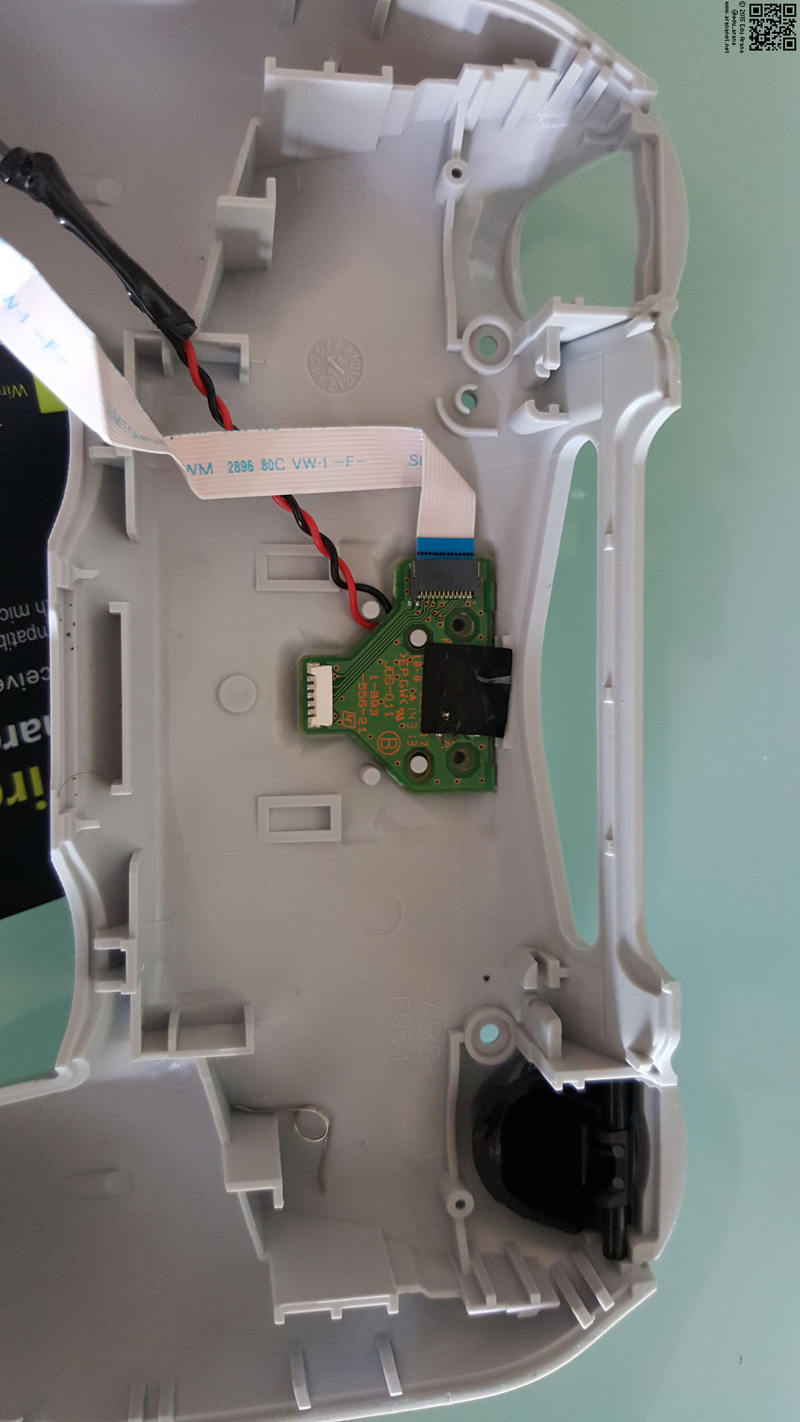

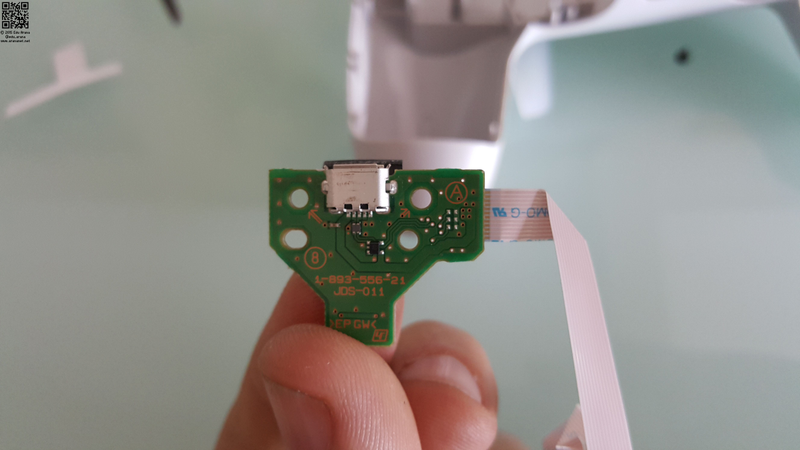

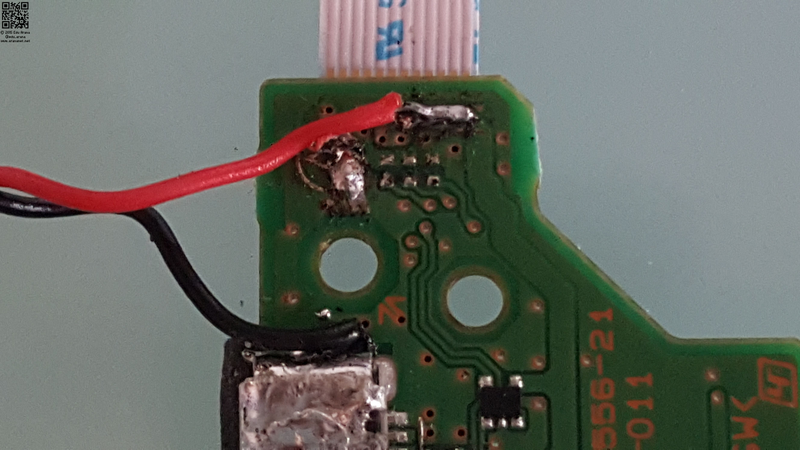

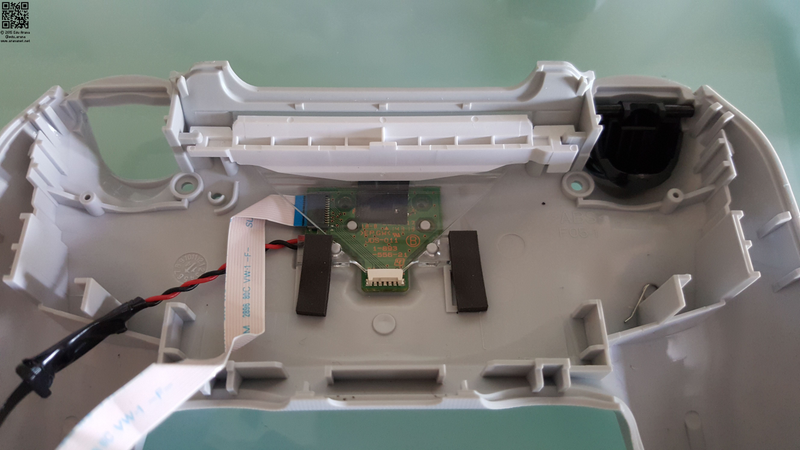

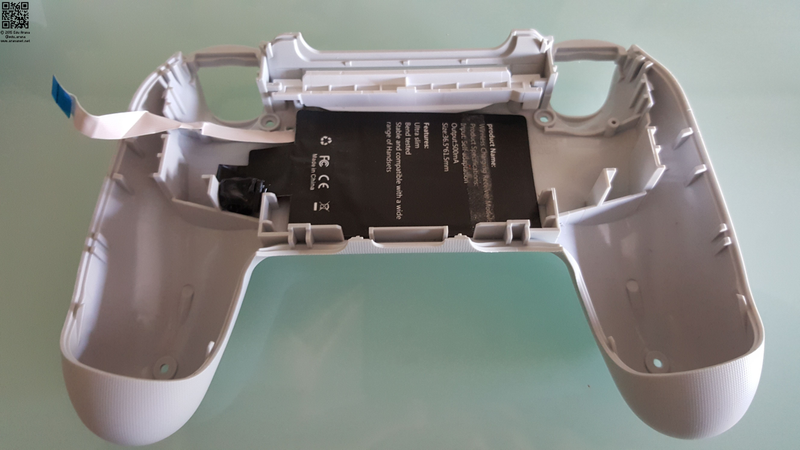

Luego quitaremos la fajita blanca que comunica el conector de carga con el propio mando. Por último quitaremos el accesorio de la luz y luego la placa cargadora. Una vez removida la placa cargadora tendréis que realizar la siguiente conexión:

Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement

Modificación del cargador inalámbrico

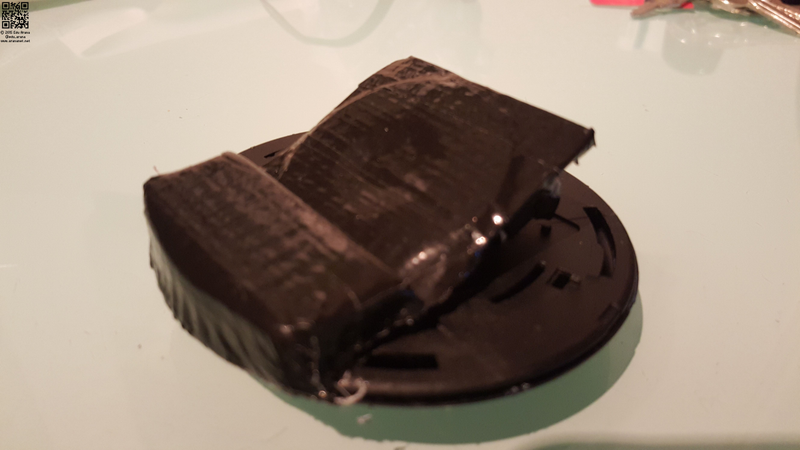

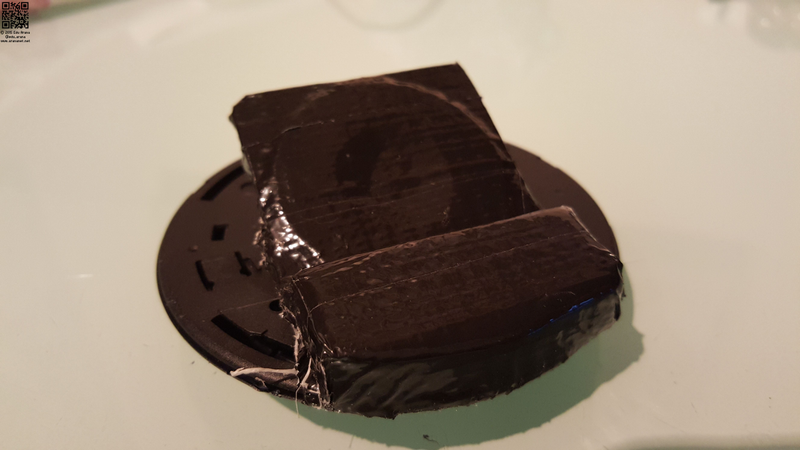

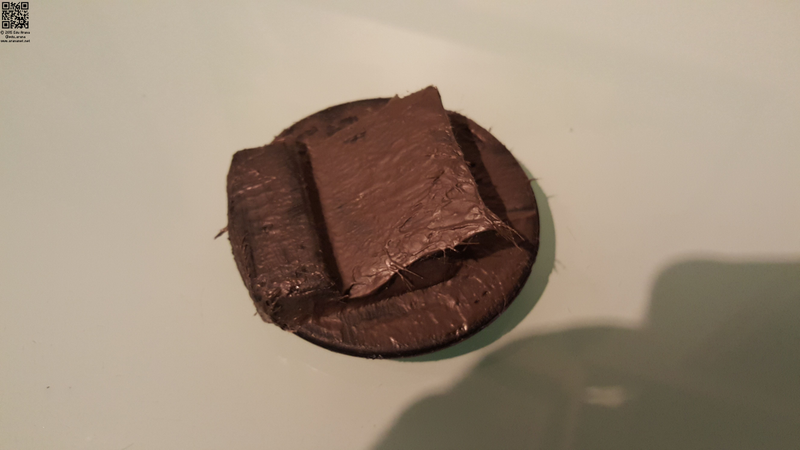

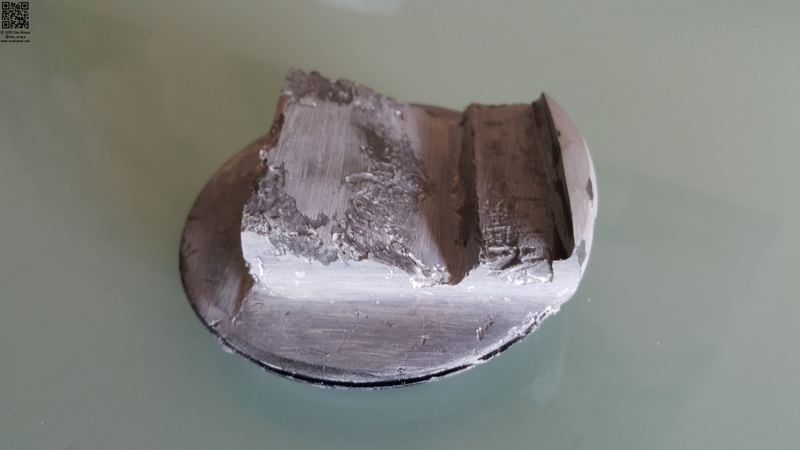

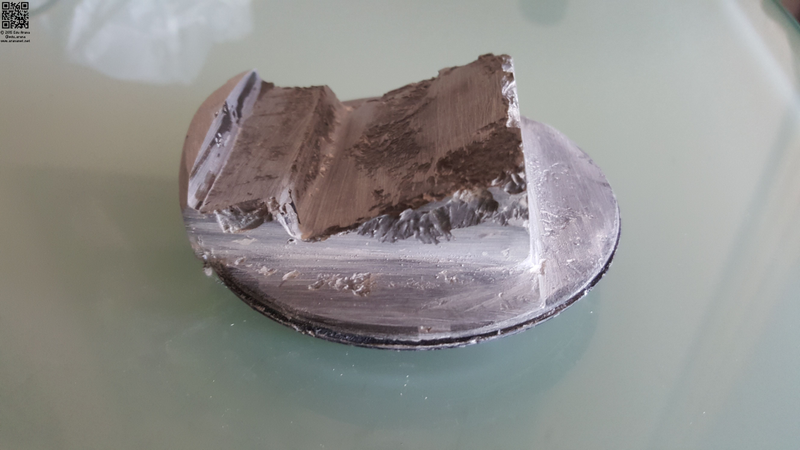

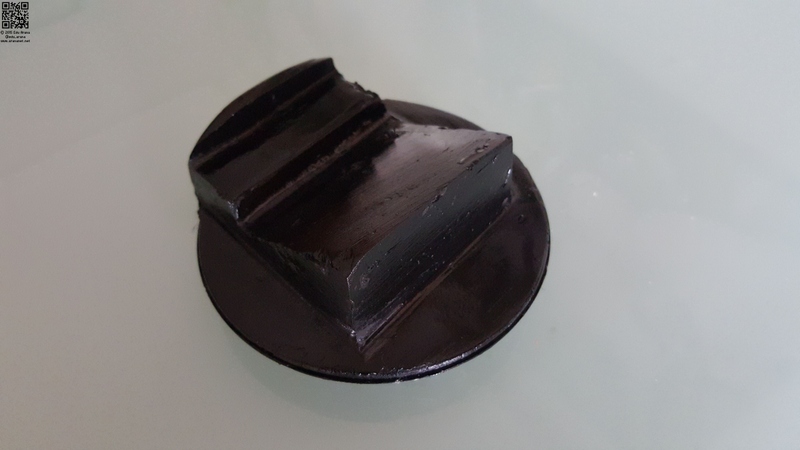

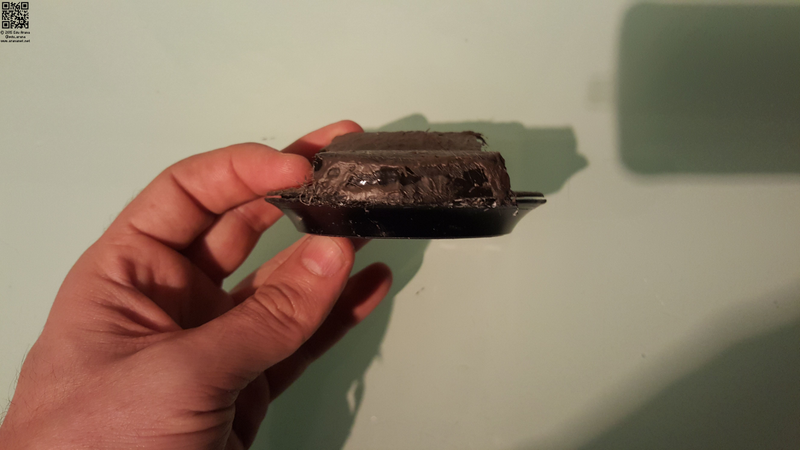

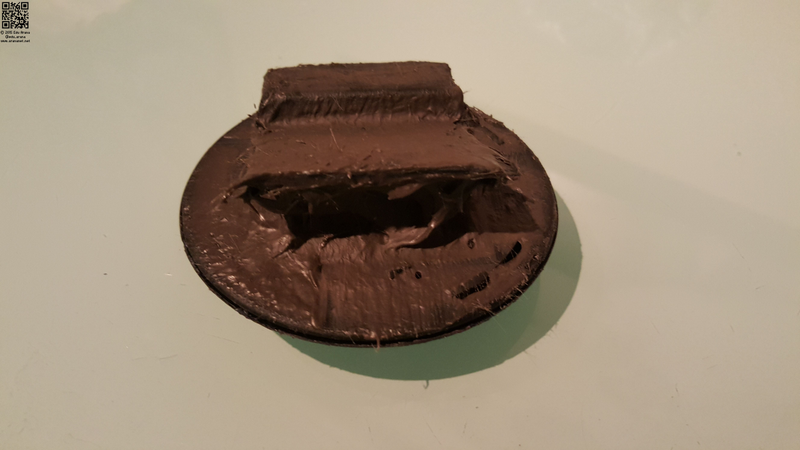

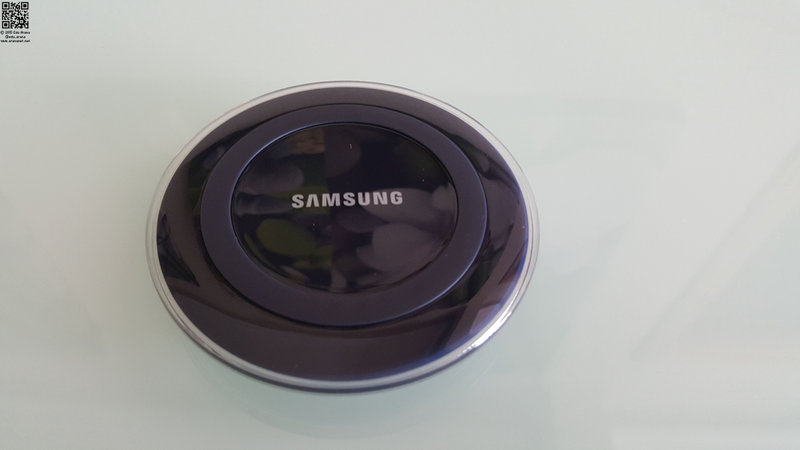

El cargador original del S6 Edge es redondo y es incompatible con el formato del mando de la PS4. Lo que hay que hacer es desmontarlo, quitando la carcasa superior que va a presión y levantar la bobina de carga a unos 25º-30º para que se adapte al contorno del mando. Luego con un poco de maña tenéis que hacerle una forma especial (con masilla plástica) que permita cargar tanto el mando de la PS4 como así también el móvil.

Advertisement

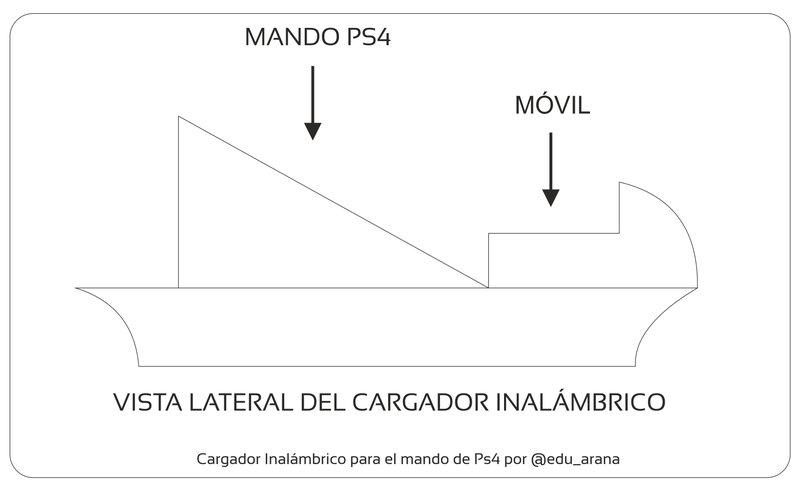

A continuación podréis encontrar un croquis sobre la forma que tiene que tener el cargador para que permita cargar ambos dispositivos (recordad que mientras más cerca esté la bobina del receptor mejor y más rápida será la carga.)

Advertisement

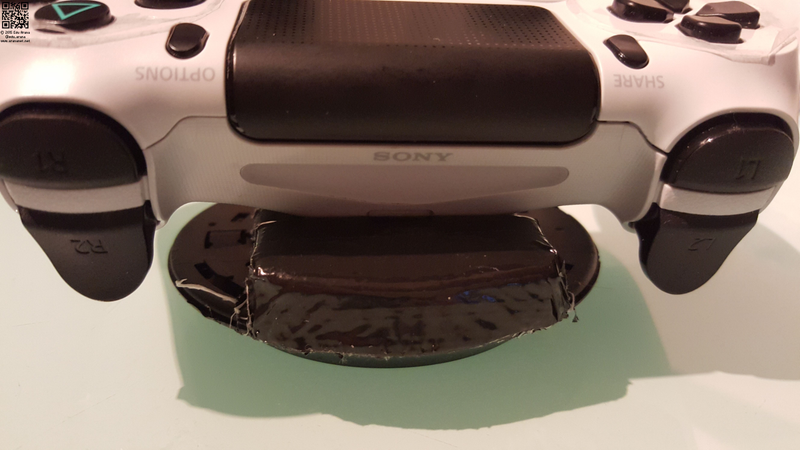

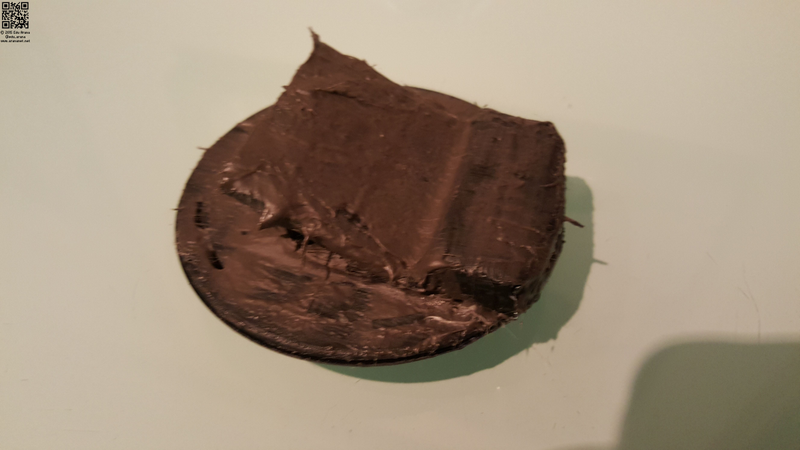

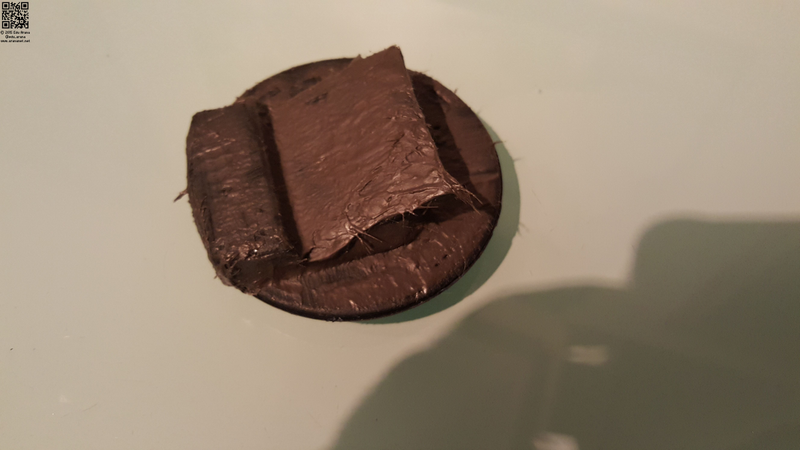

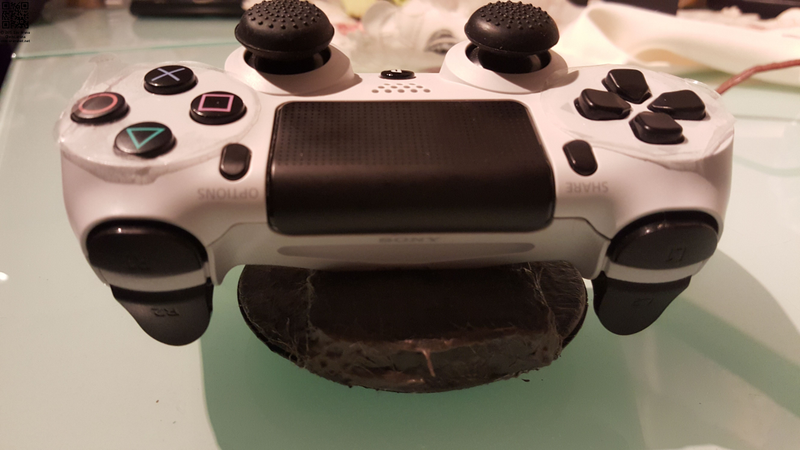

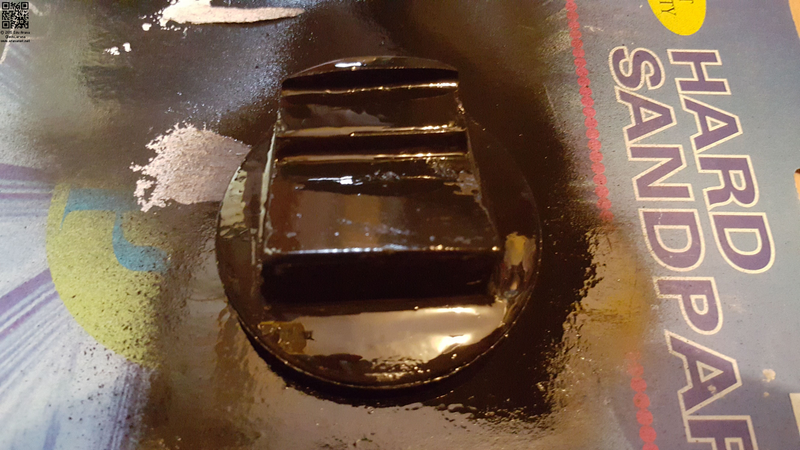

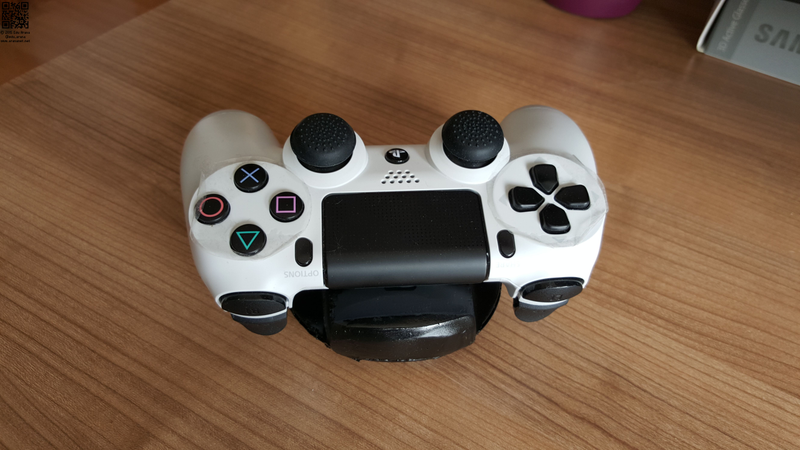

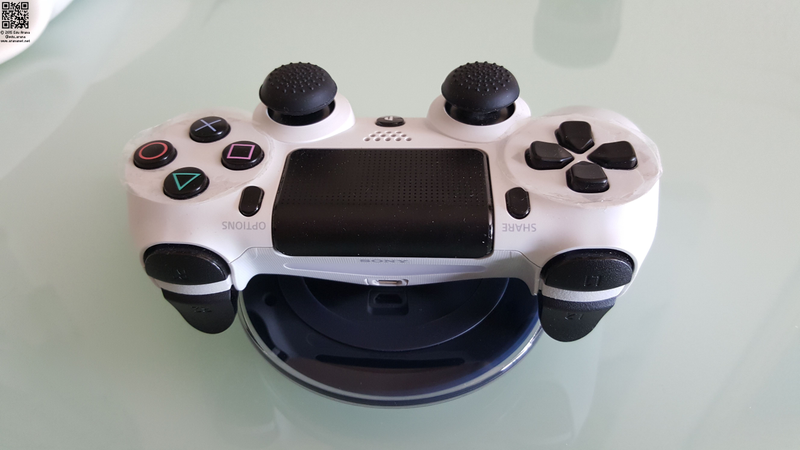

Por último le damos un acabado mate o semi mate para que quede chulo (o al menos eso intentaremos) y ya podremos disfrutar de un mando de PS4 usb con carga inalámbrica :)

Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement
Advertisement

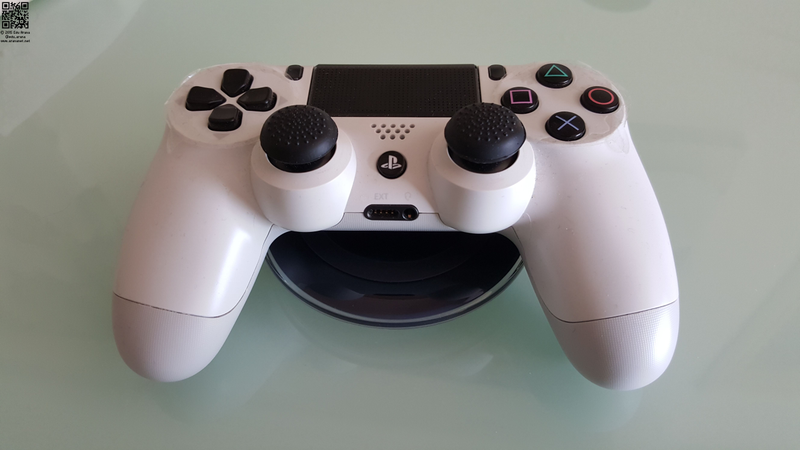

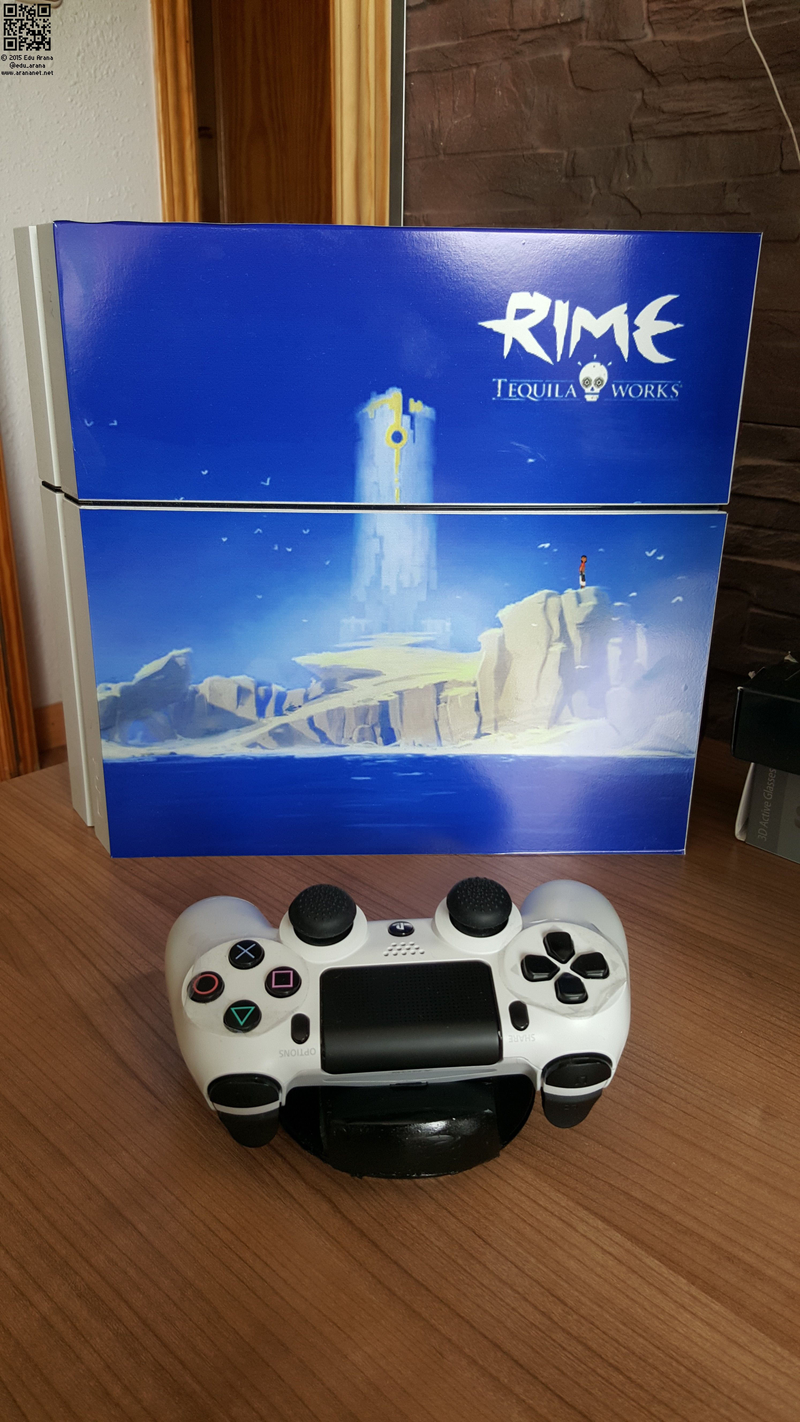

Acabado final

Advertisement

Video demostrativo

Espero que les haya gustado, no olvidéis revisar mis otros proyectos aquí. ¡Saludos!
