Ya has comprado todo lo necesario para montar tu PC. Has elegido las mejores piezas que puedes permitirte, y te has asegurado que van a ser compatibles entre sí. Llega el mágico momento de abrir los paquetes y tratar de convertir toda esa electrónica en un equipo funcional. Es la hora del bricolaje, y en esta tercera entrega te explicamos cómo hacerlo.

En las entregas anteriores dividimos los PC en 3 categor√≠as de menor a mayor potencia seg√ļn las necesidades de cada usuario. Llegado este momento esa distinci√≥n tiene menos sentido porque la forma de conectar los componentes es, en esencia, la misma. Tan solo habr√° algunas diferencias si vuestra tarjeta gr√°fica ocupa varias ranuras en la placa, pero poco m√°s.

Advertisement

Esta guía se compone de 5 partes, hoy publicamos la tercera (puedes ver la primera aquí) y la segunda aquí. Cada entrega explicará en detalle un paso concreto en el largo proceso de construir tu propio PC. Desde los distintos componentes, a cómo comprarlos y cómo combinarlos entre sí para dar lugar a la máquina perfecta, pasando también por procesos como instalar el sistema operativo y ponerlo todo a punto. Vamos allá.

Antes de nada, un consejo previo: relájate y disfruta. Montar un PC no es una tarea tan sencilla como ponerle una funda nueva al móvil, pero no es una misión imposible ni mucho menos. No le tengas miedo a los componentes. No te van a electrocutar y son bastante más resistentes de lo que parecen.

Advertisement

Mira mam√°, (casi) sin herramientas

Hace a√Īos, montar tu propio PC pod√≠a requerir hasta saber soldar componentes de electr√≥nica con un soldador de esta√Īo. Afortunadamente, los componentes son cada vez m√°s f√°ciles de conectar entre ellos. Es muy probable que pr√°cticamente no necesites ninguna herramienta para ensamblarlo todo, pero nosotros te recomendamos unas muy b√°sicas:

  • Un destornillador Philips de 6mm: Es posible que necesites alg√ļn destornillador de otro tama√Īo, pero el Philips (conocido tambi√©n como de estrella) de 6 mm es el m√°s importante. Rara es la caja que no lleva algunos tornillos de ese tipo. Conviene que tenga la punta imantada para que no se nos escapen los tornillos en sitios dif√≠ciles.
  • Unas pinzas de electr√≥nica: Tambi√©n valen unos alicates peque√Īos con las pinzas finas y largas. Si adem√°s tienen una cobertura de goma mejor que mejor. Puede que no tengas que usarlas, pero te ayudar√°n a sujetar con firmeza algunos componentes de dif√≠cil acceso.
  • Una linterna peque√Īa: Parece una tonter√≠a, pero cuando intentes recuperar ese tornillo que se te caer√° bajo la placa base, agradecer√°s un poco de luz. La propia linterna del smartphone tambi√©n vale.
  • Bridas: No son imprescindibles, pero s√≠ muy √ļtiles para hacer ovillos con los cables demasiado largos de manera que no enmara√Īen todo.
  • Teclado y rat√≥n con cable USB: Luego ver√°s por qu√©.

Si estás montando un equipo con piezas de segunda mano o sobre una caja vieja, es probable que necesites también una brocha plana y una aspiradora de mano para eliminar el polvo acumulado. Un spray de aire como los que se utilizan para limpiar accesorios de fotografía también es muy práctico

Advertisement

Eliminar la est√°tica

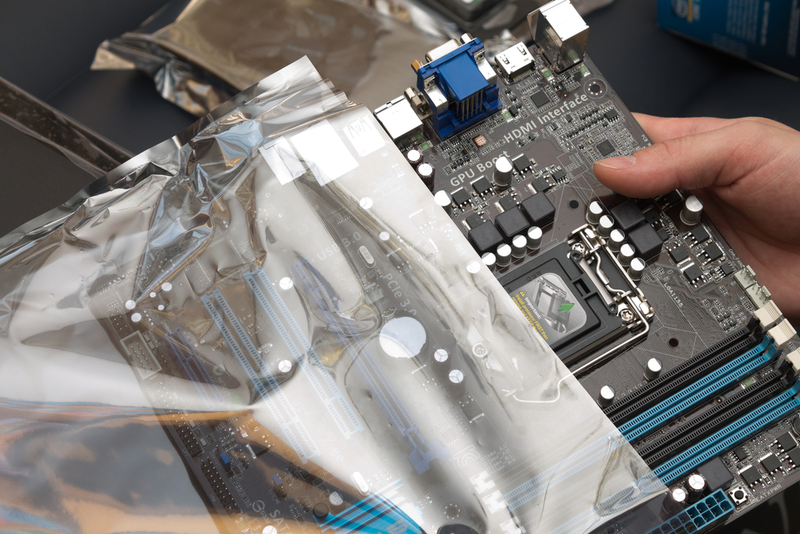

Ser√© sincero. He montado muchos PC en mi vida y jam√°s he tenido ning√ļn problema derivado de la electricidad est√°tica, sin embargo, no est√° de m√°s que tom√©is algunas precauciones b√°sicas. Se supone que a veces, la electricidad est√°tica que se acumula en nuestro propio organismo puede generar una chispa que da√Īe alg√ļn componente. La mejor manera de evitar esto es tocar antes una pieza met√°lica que est√© conectada a tierra, como el frigor√≠fico, la propia caja del PC vac√≠a, o un grifo met√°lico para descargar. Si est√°s especialmente sensibilizado con la cuesti√≥n, puedes comprar una pulsera antiest√°tica, que es un accesorio con un peque√Īo cable para conectar a un objeto por el que se disipe la carga.

Advertisement

El espacio de trabajo

Busca un espacio amplio, tranquilo y bien iluminado. Si puedes, despliega una s√°bana, un mantel o una toalla blancos sobre la mesa en la que vayas a trabajar. Ayudar√°n a que las piezas peque√Īas no reboten al caer y sean m√°s f√°ciles de localizar sobre la tela blanca. Los gatos y los ni√Īos peque√Īos pueden ser letales para el proceso. Procura que no se acerquen.

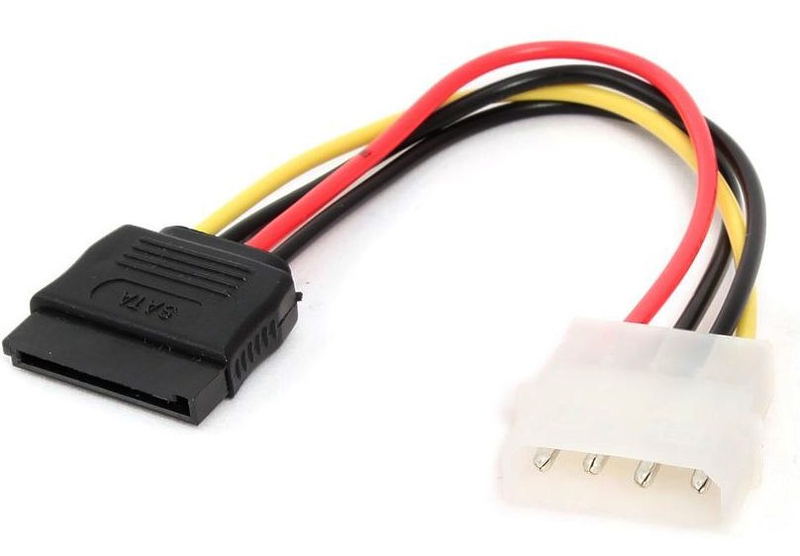

Para terminar, aseg√ļrate de que tienes todos los cables antes de empezar. Normalmente, cada componente viene con el cable que necesita para conectarse a la placa, pero no ser√≠a la primera vez que tengo que bajar a la tienda de electr√≥nica porque me falta un SATA para el disco duro. Los cables de la caja siempre vienen con ella, y los de alimentaci√≥n deber√≠an venir conectados a la fuente o por separado si son extra√≠bles.

Advertisement

Primera parte: procesador, disipador y memoria

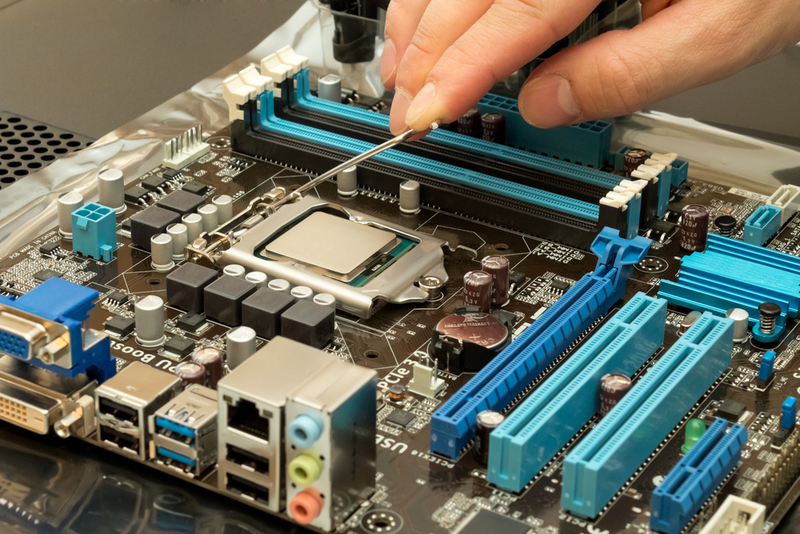

Lo fundamental es montarlo todo de manera que los componentes no nos estorben, y la mejor manera es hacerlo de dentro a fuera. Comenzamos montando el procesador sobre la placa base antes de montar esta en la caja. Para ello, basta con aflojar o extraer los anclajes, posar el procesador sobre el zócalo, y volver a apretar el sistema que fija el chip. Posar el chip sobre el zócalo no requiere hacer nada de fuerza. Si no entra, es que no lo has orientado bien. Generalmente solo hay que hacer coincidir las dos esquinas marcadas.

Advertisement

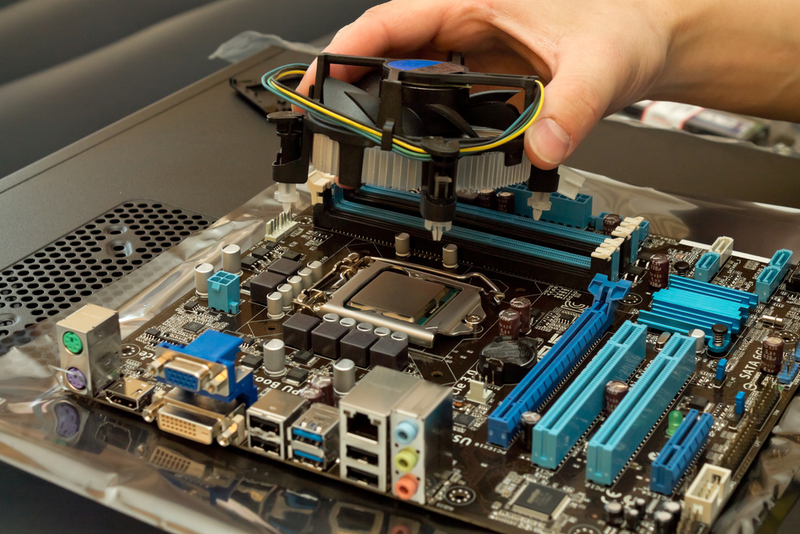

Tras montar el chip, toca comprobar cómo se sujeta el disipador sobre él. Practica antes de aplicar la pasta térmica para estar seguro de cómo hacerlo sin ensuciar nada. Generalmente, los disipadores se sujetan mediante unos pernos de plástico que encajan perfectamente con los agujeros alrededor del zócalo en la placa. A veces requiere ajustar sistemas extensibles del disipador, pero es muy raro.

Cuando ya est√©s seguro de como va el disipador, aplica la pasta t√©rmica cuidadosamente sobre el chip tratando de que no rebose y fija encima el disipador. Si incluye ventilador, tendr√°s que conectar una peque√Īa toma de corriente a la placa para que este se mueva. Suele estar cerca del z√≥calo del procesador y tiene tres pines que encajan perfectamente.

Advertisement

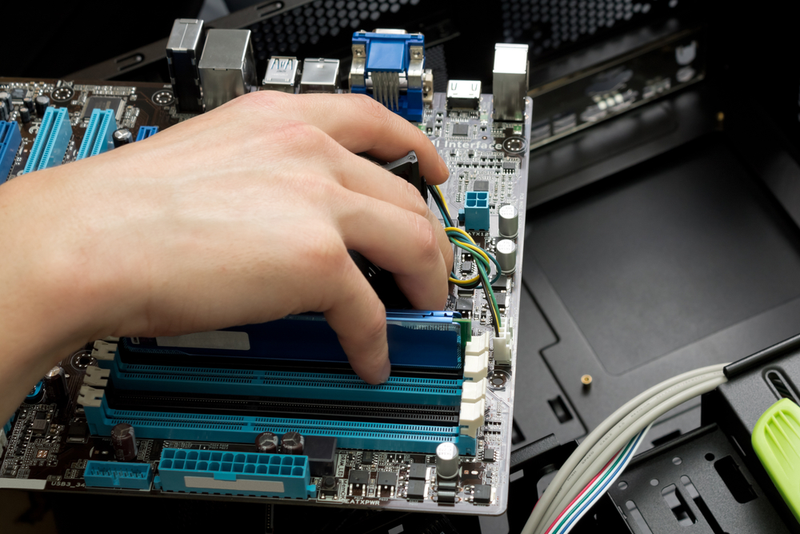

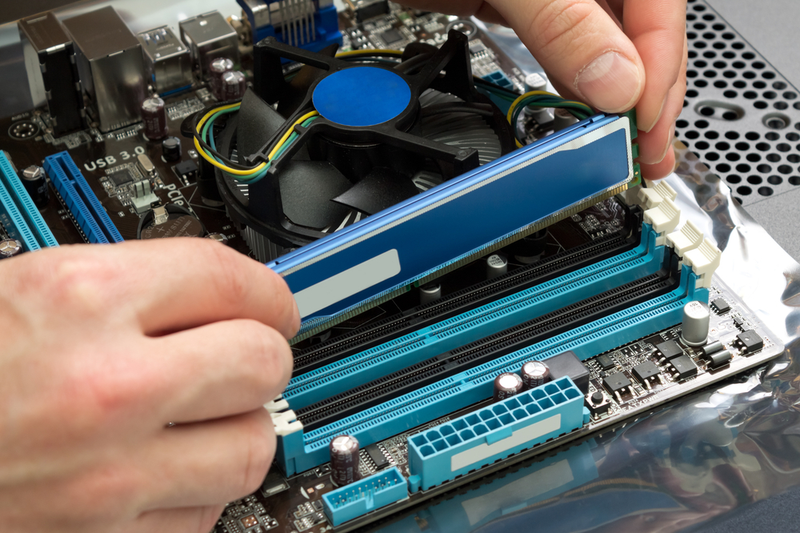

Cuando tengas el procesador y su disipador montados, puedes dejar tambi√©n montada la memoria RAM. Conectarla es f√°cil. Para ello solo tienes que aflojar los enganches que hay a ambos lados de cada ranura, y despu√©s insertar el chip en el sentido que nos indique el peque√Īo separador de los contactos. El chip de memoria suele tener una fila de contactos m√°s larga que otra, as√≠ que no hay p√©rdida.

Las ranuras de memoria de una placa suelen estar agrupadas en parejas del mismo color (normalmente hay cuatro o seis). Esto se hace para que no nos equivoquemos al emparejar los chips de memoria. Si hemos comprado dos, ambos tendr√°n que ir en las ranuras del mismo color. Si son cuatro, ser√°n dos parejas. Cada pareja debe tener la misma capacidad (4GB + 4GB).

Advertisement

A veces hay que aplicar algo de fuerza a la memoria para que entre. Cuando lo haga, solo queda devolver los anclajes laterales a su posición original. Sabrás que está bien conectada porque si no es así sencillamente no podrás cerrar el anclaje.

Segunda parte: Unidades de disco y placa base

Advertisement

Antes de insertar la placa, conviene dejar montadas las diferentes unidades de disco duro, SSD o Blu-Ray que tengamos. La razón es que generalmente hay que insertarlas desde dentro hacia afuera (recuerda retirar las tapas de plástico de la caja), y el disipador nos va a estorbar si tratamos de hacerlo con la placa ya puesta.

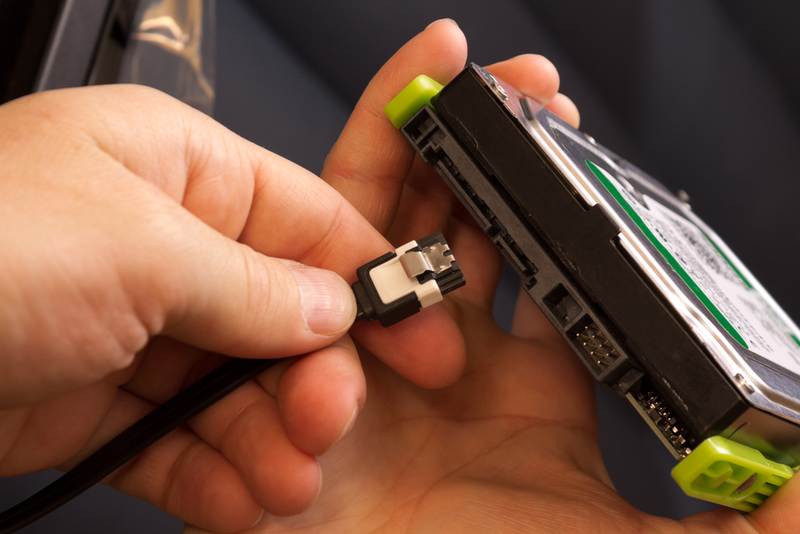

Una vez hayamos fijado las unidades de disco (en función de la placa llevan anclajes de plástico o tornillos) procederemos a hacer lo propio con la placa base. la placa se sustenta sobre unos soportes que es donde también se fijan los tornillos. Una vez montada la placa, hay que conectarle los cables de datos SATA de las unidades de disco.

Advertisement

Los ‚Äúmalditos‚ÄĚ cables de la caja

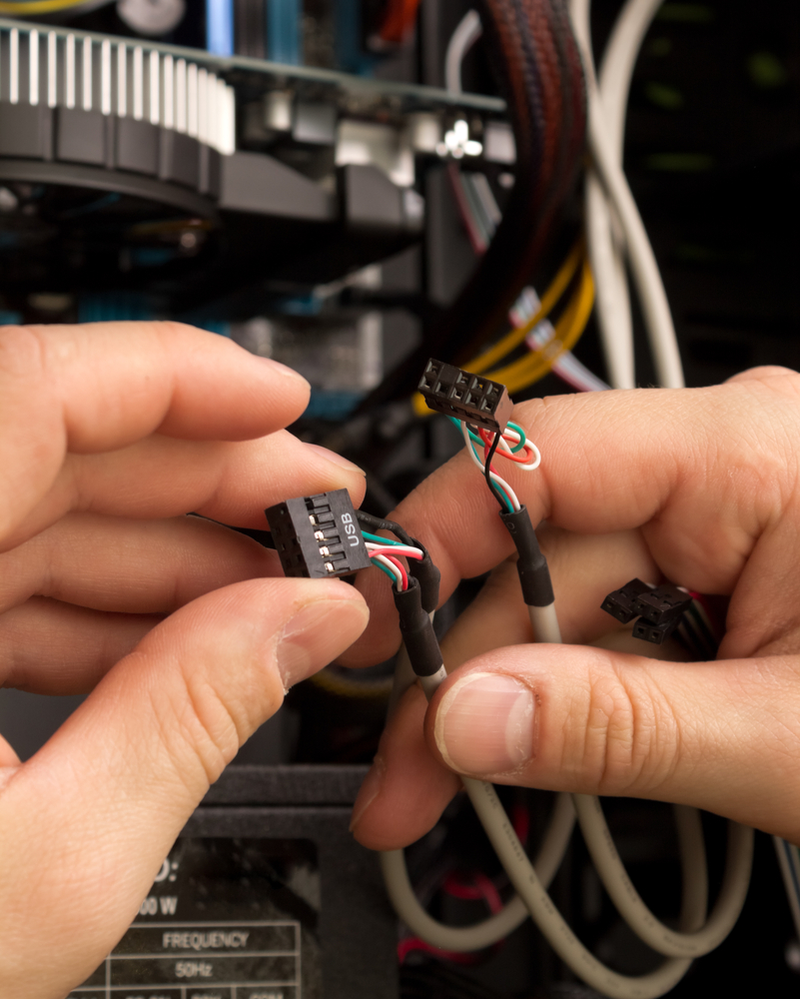

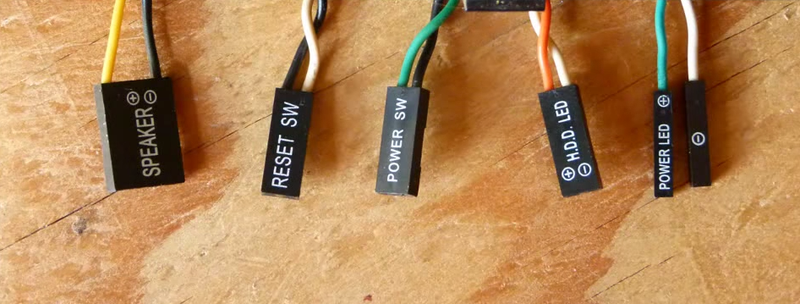

Este grupo de conexiones merecen mención aparte porque son uno de los puntos más tediosos de montar un PC, y sin embargo son imprescindibles. Se trata del grupo de cables que conectan los puertos USB, la entrada de auriculares, las luces LED, o los controles de encendido y reset de la caja. Tienen este aspecto:

Advertisement

Enchufarlos suele ser muy engorroso porque son un manojo de cables muy peque√Īos que van todos conectados muy cerca unos de otros en un grupo de conectores que no son m√°s que una doble hilera de peque√Īos alambres. Las pinzas nos ser√°n de mucha ayuda aqu√≠. El n√ļmero de cables y su ubicaci√≥n dependen de la cantidad de puertos de la caja y de la propia placa. Lo ideal es fijarse en el manual de instrucciones de la placa y tener paciencia. Este v√≠deo explica bastante bien c√≥mo se conectan. Est√° en ingl√©s, pero se entiende perfecto su ubicaci√≥n, que es lo importante.

Tercera parte: Fuente de alimentación, gráfica y cables de corriente

Ya casi estamos. El √ļltimo paso es la fuente de alimentaci√≥n. Lo he dejado para el final porque trabajar con ese componente ya instalado es un engorro por la cantidad de cables que salen de √©l. No obstante, f√≠jate bien en su ubicaci√≥n, porque a veces es inevitable tener que montarlo antes de la placa base. Si es ese el caso, apartad los cables y sujetadlos con una goma o algo de cinta para que no estorben.

Advertisement

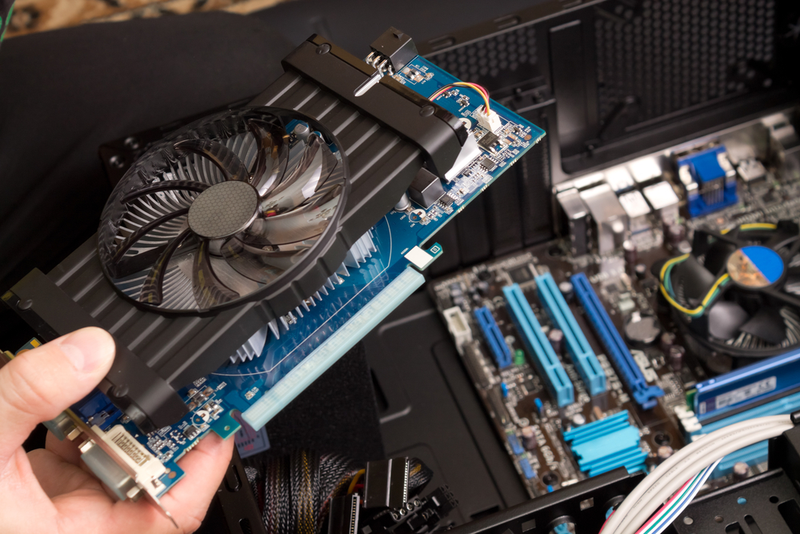

Antes de conectar todos los cables de la placa, hay que montar la tarjeta gráfica. Para ello hay que quitar una (o a veces dos) de las tapas de la parte posterior de la caja para que los puertos de la gráfica asomen por detrás. Salvo en las placas base más grandes y potentes, no hay muchas opciones a la hora de situar la tarjeta de vídeo. Colocad la gráfica sobre la ranura que vayáis a usar y el propio componente os indicará que tapa o tapas hay que quitar.

Algunas configuraciones en paralelo como las SLI requieren utilizar dos o m√°s ranuras en la placa. una vez bien conectada, simplemente hay que asegurar la gr√°fica con un tornillo para que no se mueva. Si la gr√°fica tiene ventilador integrado es probable que teng√°is que conectarla a la placa al igual que hiciste con el ventilador del disipador del chip. Otras veces se alimenta ella sola (como en la imagen).

Advertisement

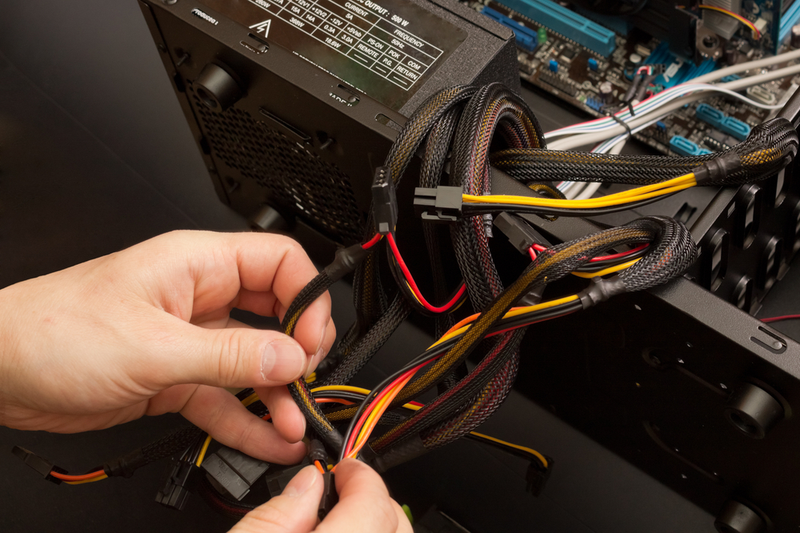

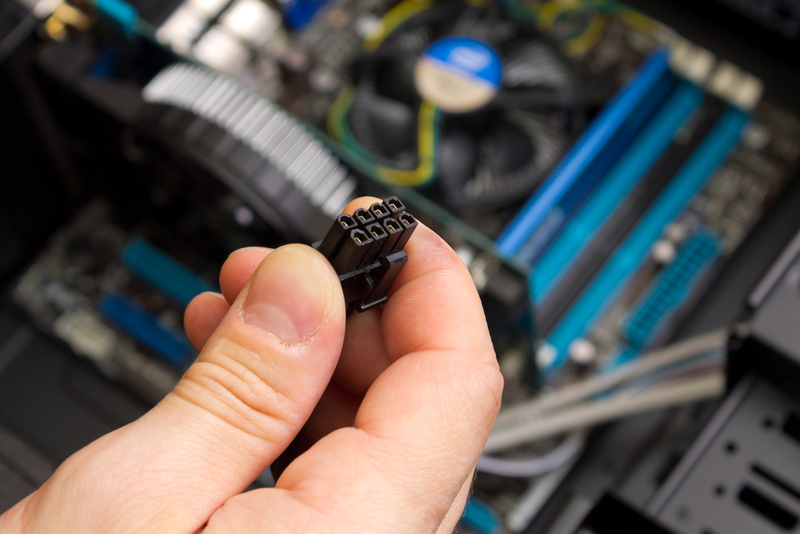

La fuente se sujeta mediante cuatro tornillos a la parte trasera de la caja, con los cables ‚Äúderram√°ndose‚ÄĚ sobre la placa. Una vez asegurada, toca conectar todos los componentes para que reciban corriente. Cada pieza lleva un cable caracter√≠stico, as√≠ que es dif√≠cil equivocarse. Los m√°s gruesos son los que alimentan la placa base. Despu√©s est√°n los que alimentan las unidades de disco. Las unidades grandes suelen llevar cables Molex de cuatro contactos, pero los nuevos SATA se alimentan con un puerto en forma de L horizontal. Las fuentes de alimentaci√≥n modernas llevan de los dos tipos. Si por lo que sea no es as√≠ necesitar√°s adaptadores como este:

Advertisement

Adicionalmente, puede que necesites dar corriente a otros componentes como ventiladores o placas con puertos USB adicionales . La placa base tiene puertos de sobra para ello. Simplemente hay que ser minucioso a la hora de revisar que todo esté bien conectado.

El momento m√°gico: encenderlo todo

Advertisement

Revisa bien que no se quede nada sin conectar, y enchufa el equipo a la corriente, el monitor, teclado y rat√≥n, pero no cierres la caja a√ļn. Quiz√° tengas que repasar un componente, y volver a abrir la caja es un engorro. Antes del momento m√°gico de darle al bot√≥n de encendido, recuerda encender tambi√©n la fuente. Suelen tener su propio bot√≥n en la parte posterior.

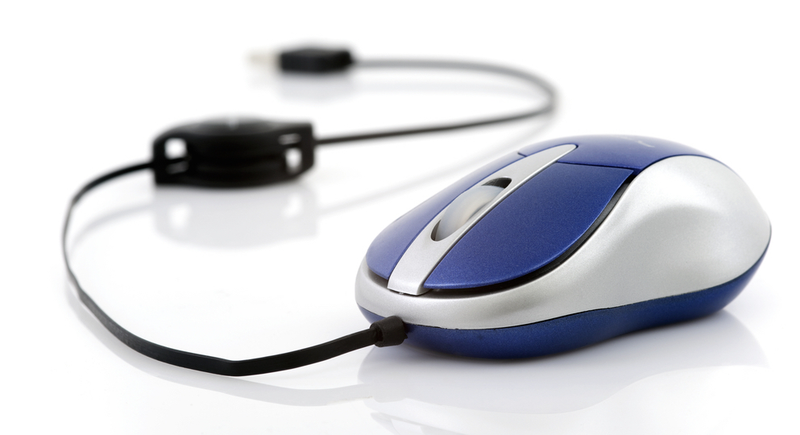

Al principio de este artículo recomendaba tener a mano un ratón y un teclado con cable USB. La razón es que la BIOS no siempre soporta los modernos teclados Bluetooth, y te puedes encontrar con que no tengas manera de interactuar con el PC una vez encendido. Un ratón y un teclado USB baratos o viejos en la caja de herramientas quitan muchos dolores de cabeza.

Si todo ha ido bien, el monitor mostrará la clásica pantalla de fondo negro en la que carga la bios. fíjate bien en que están cargando todos los componentes, sobre todo las unidades de disco. La mayor parte de las veces en las que algo falla es porque estaba mal conectado, y el ramillete de cables de la caja a la placa suelen ser el primer sitio a revisar. El segundo son los cables de los discos duros y la RAM.

Advertisement

El siguiente paso es acceder a la BIOS para cambiar la prioridad de los discos de arranque y ‚Äúobligar‚ÄĚ al PC a que examine antes la unidad Blu-Ray o USB donde tengamos nuestra copia del sistema operativo. Para ello generalmente hay que pulsar DEL o SUPR mientras carga la BIOS. A veces tambi√©n se usa F8 o F10. El men√ļ de la BIOS suele variar de una placa a otra, pero la parte en la que hay que cambiar la unidad de disco tiene este aspecto:

Advertisement

Si hemos llegado hasta aqu√≠, es porque probablemente todo est√© bien conectado. El siguiente paso es instalar el sistema operativo, y para eso os emplazamos a ma√Īana, cuando publiquemos la siguiente entrega de esta gu√≠a.
