Una pequeña raya suele ser suficiente para empezar a arruinar una pintura anticorrosiva. La capa deja de aislar completamente el metal, entran agua, oxígeno y sales y, una vez iniciado el proceso, el óxido puede avanzar incluso por debajo de zonas que aparentemente siguen intactas.
Investigadores de la Universidad de Queensland quieren cambiar esa lógica. En lugar de fabricar únicamente una barrera cada vez más resistente, han añadido a una pintura de poliuretano diminutos depósitos químicos capaces de detectar las condiciones que aparecen cuando comienza la corrosión y liberar un inhibidor exactamente allí donde hace falta.
En pruebas electroquímicas, el sistema dejó una velocidad estimada de corrosión de solo 0,0000372 milímetros al año, unos 37 nanómetros. La universidad compara esa cifra con los aproximadamente 0,025 mm anuales reportados por muchos recubrimientos anticorrosivos de altas prestaciones: una diferencia superior a 600 veces bajo esas condiciones experimentales.
La pintura esconde diminutos “botiquines” que solo se abren cuando algo va mal
La clave son unos nanocontenedores construidos alrededor de ZIF-8, una estructura metal-orgánica extraordinariamente porosa. Dentro almacenan benzotriazol (BTA), un inhibidor capaz de adherirse a superficies metálicas y dificultar las reacciones electroquímicas que producen corrosión. Las partículas reciben además una capa exterior de dióxido de silicio que mejora su estabilidad y permite dispersarlas dentro de un poliuretano de base acuosa. El recubrimiento experimental necesitó apenas un 1% en peso de estos nanocontenedores.
Lo ingenioso aparece cuando empieza el daño. La corrosión modifica localmente el pH alrededor del metal. Los nanocontenedores responden precisamente a ese cambio: a pH neutro liberaron alrededor del 4% del BTA almacenado, mientras que esa cifra aumentó hasta aproximadamente el 35% en condiciones ácidas y el 32% en alcalinas. Así, gran parte del inhibidor permanece guardado mientras no sea necesario y empieza a difundirse cuando aparecen señales químicas del deterioro.
Por eso “autorreparable” necesita un pequeño matiz. La pintura no vuelve a rellenar físicamente un arañazo ni reconstruye una capa arrancada. Lo que recupera es parte de su capacidad de proteger el acero alrededor de una zona dañada.
Los científicos la cortaron a propósito y la dejaron dos semanas en agua salada
Para comprobarlo, el equipo hizo un corte artificial en los recubrimientos hasta exponer directamente el metal y después sumergió las placas durante 14 días en una solución de NaCl al 3,5%.

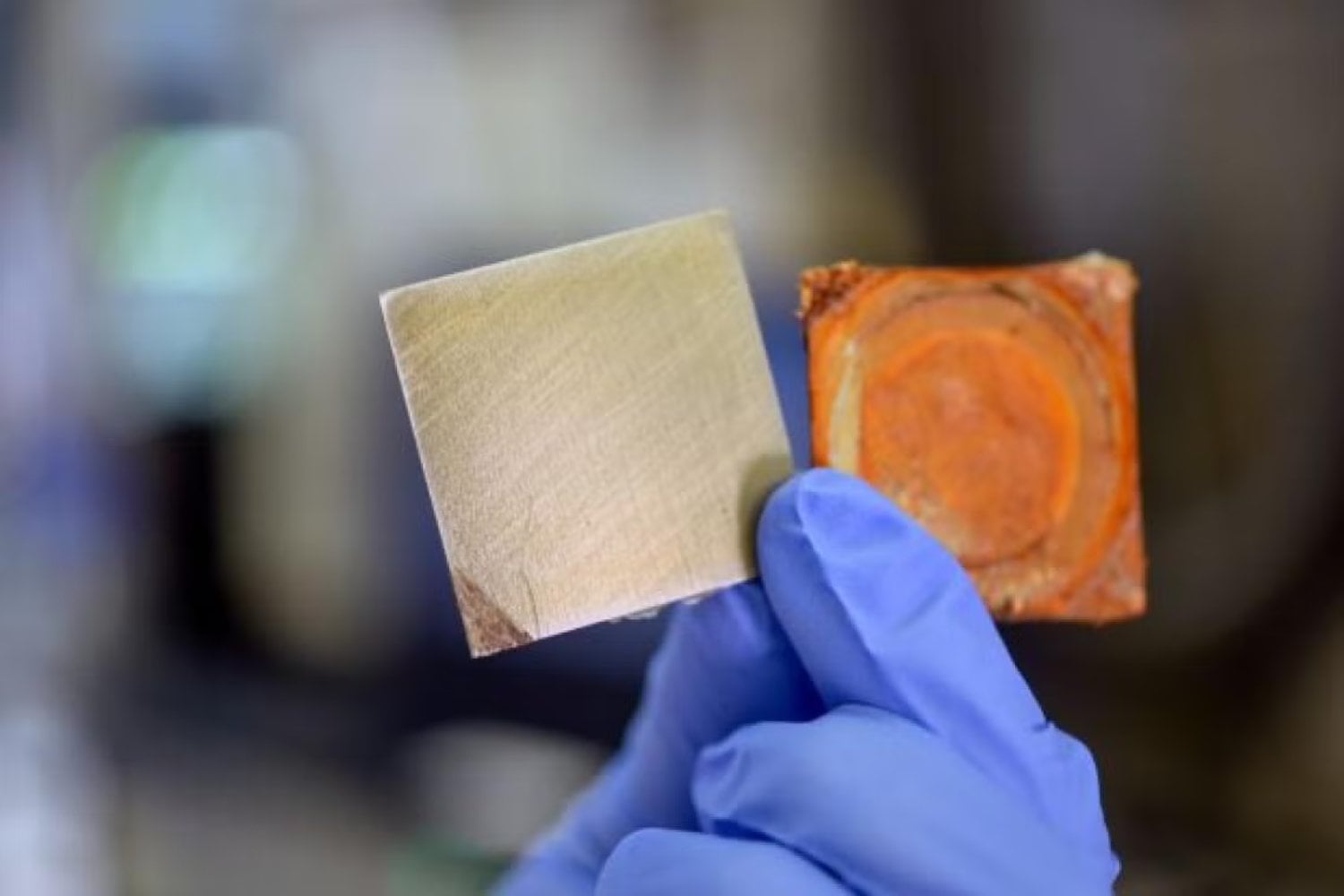

El acero sin protección ya mostraba corrosión visible después de siete días. El poliuretano convencional comenzó a deteriorarse alrededor del corte tras dos semanas y las partículas ZIF-8 sin BTA redujeron el daño, pero no consiguieron evitarlo completamente.
En el recubrimiento con los nanocontenedores cargados de inhibidor, en cambio, no aparecieron productos de corrosión claramente visibles ni siquiera alrededor del corte tras los 14 días. Los autores atribuyen ese comportamiento a la combinación de dos defensas: la propia barrera física de la pintura y la liberación del BTA cuando esa primera barrera falla.
En otro ensayo, las muestras permanecieron 39 días en la misma concentración de agua salada. La formulación mantuvo una impedancia de aproximadamente 1,4 × 10⁷ Ω·cm² y produjo la tasa de corrosión de 37 nanómetros anuales que está detrás del llamativo dato de las “600 veces”.
El siguiente enemigo es mucho peor que el agua salada: el mundo real
Ahí está también la gran limitación. Treinta y nueve días dentro de un laboratorio no equivalen a décadas sobre un puente. En exteriores habrá radiación ultravioleta, lluvia, contaminación, cambios de temperatura, abrasión, vibraciones y daños mecánicos que el estudio todavía no reproduce a largo plazo.
La Universidad de Queensland prepara ahora pruebas a escala piloto y plantea como objetivo disponer de una tecnología comercial aproximadamente dentro de cinco años. Puentes, vehículos, tuberías, instalaciones portuarias y estructuras marinas están entre las aplicaciones posibles.
Si supera esa transición, la innovación no consistirá simplemente en una pintura más resistente. La diferencia estaría en otra idea: que la capa protectora deje de esperar pasivamente a romperse y empiece a reaccionar justo cuando el acero que tiene debajo comienza a oxidarse.
